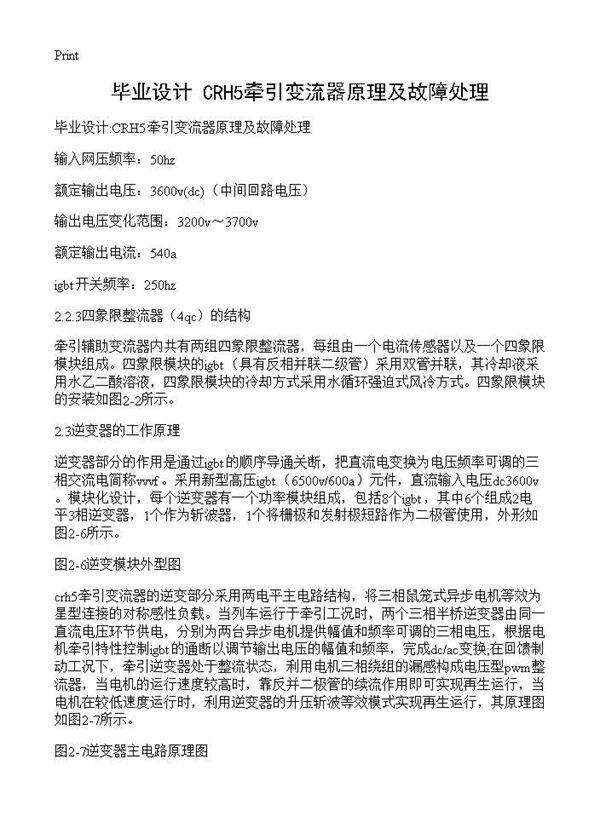

毕业设计 CRH5牵引变流器原理及故障处理 四象限模块的安装如图2-2所示。2.3逆变器的工作原理逆变器部分的作用是通过igbt的顺序导通关断，把直流电变换为电压频率可调的三相交流电简称vvvf。采用新型高压igbt（6500v/600a）元件，直流输入电压dc3600v。模块化设计，每个逆变器有一个功率模块组成，包括8个igbt，其中6个组成2电平3相逆变器，1个作为斩波器，1个将栅极和发射极短路作为二极管使用，外形如图2-6所示。图2-6逆变模块外型图crh5牵引变流器的逆变部分采用两电平主电路结构，将三相鼠笼式异
