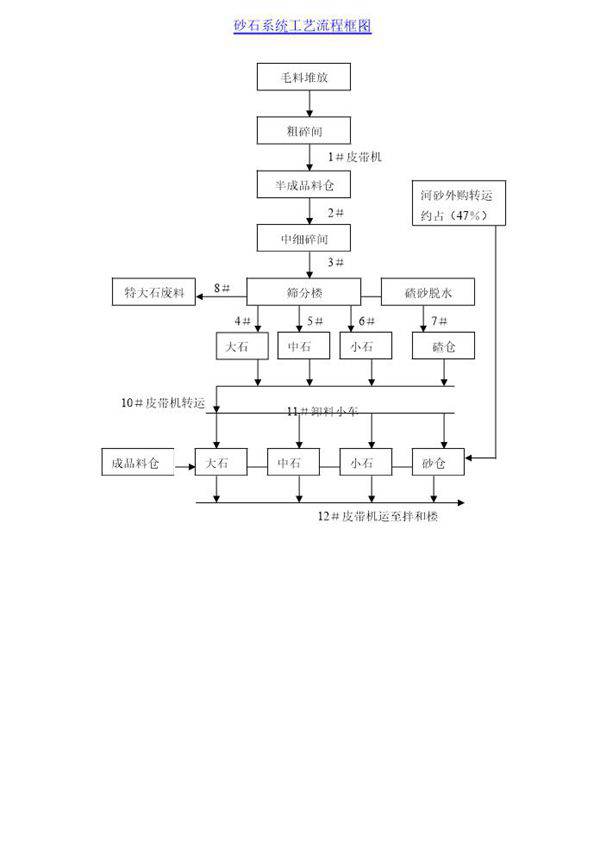

砂石系统工艺流程框图是对砂石生产加工过程的系统化图形表示。该框图通过清晰的流程线路和节点符号，直观展示从原料进厂到成品出库的完整生产链条。典型的砂石系统工艺包含以下主要环节：原料预处理、破碎筛分、分级洗涤、成品储存等工序。框图会明确标注关键设备（如颚式破碎机、圆锥破、振动筛）的位置，以及物料流向（如皮带输送方向）。工艺设计需考虑破碎比配置、闭路循环系统、废水处理等环保要求，确保生产效率与产品质量达标。这种框图是砂石厂规划设计、设备选型和生产管理的重要技术文件，能够帮助操作人员快速掌握系统运行逻辑，也为工艺流程优化提供可视化分析基础。
