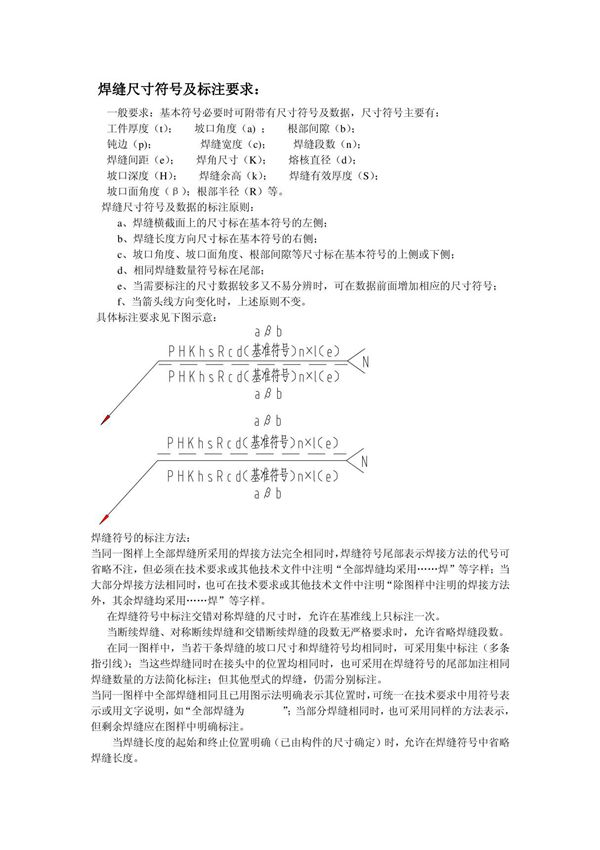

焊缝尺寸符号及标注要求是焊接工程图中的重要技术语言，用于准确表达焊缝的形状、尺寸和工艺要求。根据GB/T324-2008《焊缝符号表示法》和GB/T12212-2012《技术制图焊缝符号的尺寸、比例及简化表示法》标准规定，焊缝尺寸符号主要包括基本符号（如I形、V形、角焊缝等）、补充符号（如现场焊、周围焊等）以及尺寸数据（如焊脚尺寸、坡口角度等）。标注时应将基本符号标注在基准线实线侧，补充符号和尺寸数据标注在基准线虚线侧或尾部。对于不对称坡口焊缝，需在基准线上下两侧分别标注坡口尺寸。角焊缝的焊脚尺寸应标注在焊缝基本符号左侧，焊缝长度方向尺寸标注在右侧。当同一图样中有多种焊接要求时，应采用阿拉伯数字编号并在图纸空白处集中说明。所有标注应清晰可辨，避免与尺寸界线交叉，必要时可添加局部放大图辅助说明。
