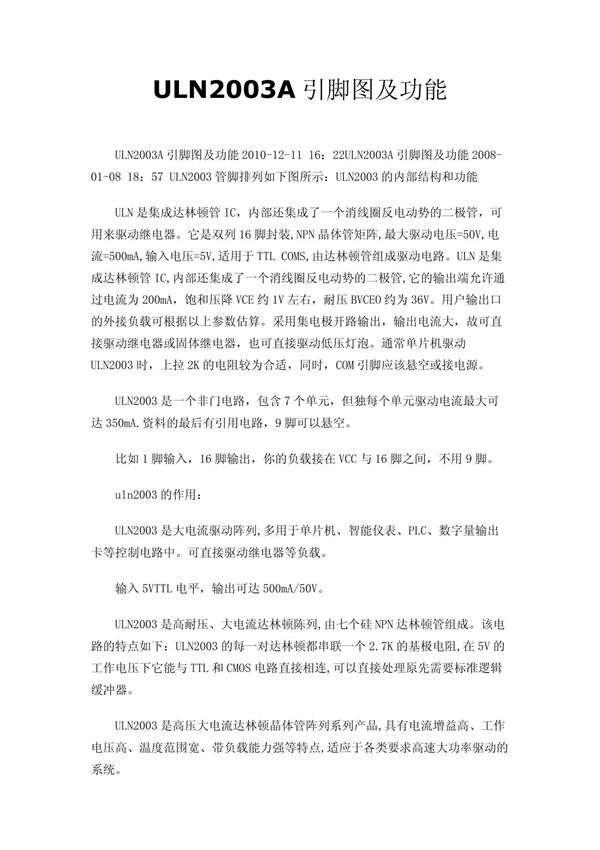

ULN2003A是一款常用的达林顿晶体管阵列集成电路，主要用于驱动继电器、步进电机、LED等大电流负载。它包含7个独立的高压、大电流达林顿对管，每个通道的集电极电流可达500mA，并能承受高达50V的电压。引脚功能如下：1.1B-通道1输入端2.1C-通道1输出端3.2C-通道2输出端4.2B-通道2输入端5.3B-通道3输入端6.3C-通道3输出端7.4C-通道4输出端8.4B-通道4输入端9.GND-地10.5B-通道5输入端11.5C-通道5输出端12.6C-通道6输出端13.6B-通道6输入端14.7B-通道7输入端15.7C-通道7输出端16.COM-共阴极(用于感性负载的续流二极管)主要特点：-内置续流二极管，可直接驱动感性负载-输入与TTL/CMOS电平兼容-高电压输出，带负载能力强-每个达林顿对管都有抑制二极管保护典型应用包括继电器驱动、电机驱动、LED显示驱动等需要大电流开关控制的场合。
