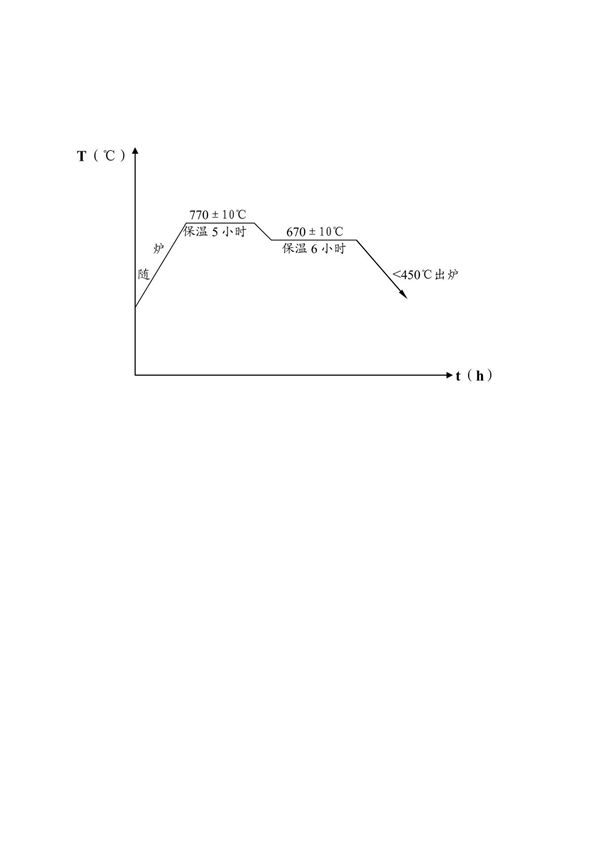

40Cr球化退火工艺（试用）简介40Cr是一种常用的合金结构钢，具有较高的强度和良好的淬透性。球化退火是一种热处理工艺，主要用于改善钢材的切削加工性能，并为后续的淬火处理做好准备。本工艺通过将40Cr钢加热至适当温度（通常在Ac1以上20-30℃），保温一定时间后缓慢冷却，使钢中的碳化物球化，形成均匀分布的球状碳化物组织。这种组织能有效降低材料硬度，提高塑性，减少切削阻力，同时为后续热处理提供良好的组织基础。试用工艺需严格控制加热温度、保温时间和冷却速率，以确保球化效果稳定。通过金相检验和硬度测试可评估球化退火质量，确保满足后续加工或热处理要求。该工艺适用于40Cr钢的预备热处理，特别适合需要良好切削性能或后续淬火处理的零件制造。
