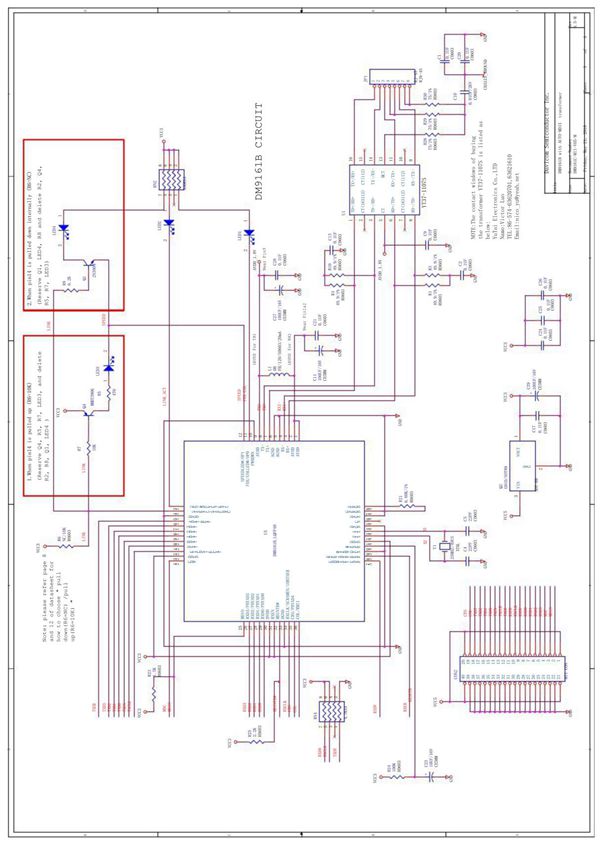

DM9161是一款高性能、低功耗的10/100Mbps以太网物理层收发器（PHY），广泛应用于嵌入式网络设备中。它支持MII（媒体独立接口）和RMII（简化媒体独立接口）两种接口标准，能够与各类微控制器或网络处理器无缝连接。典型应用电路包括以下关键部分：1.**网络变压器**：用于信号隔离和阻抗匹配，通常连接至RJ45接口。2.**滤波电路**：包含电源去耦电容和终端电阻，确保信号完整性。3.**时钟电路**：提供25MHz参考时钟（RMII模式）或50MHz（MII模式）。4.**配置引脚**：通过上下拉电阻设置工作模式（如全双工/半双工、速率选择等）。DM9161电路设计需严格遵循PCB布局规范，如缩短模拟走线、避免高速信号交叉，以保证通信稳定性。
