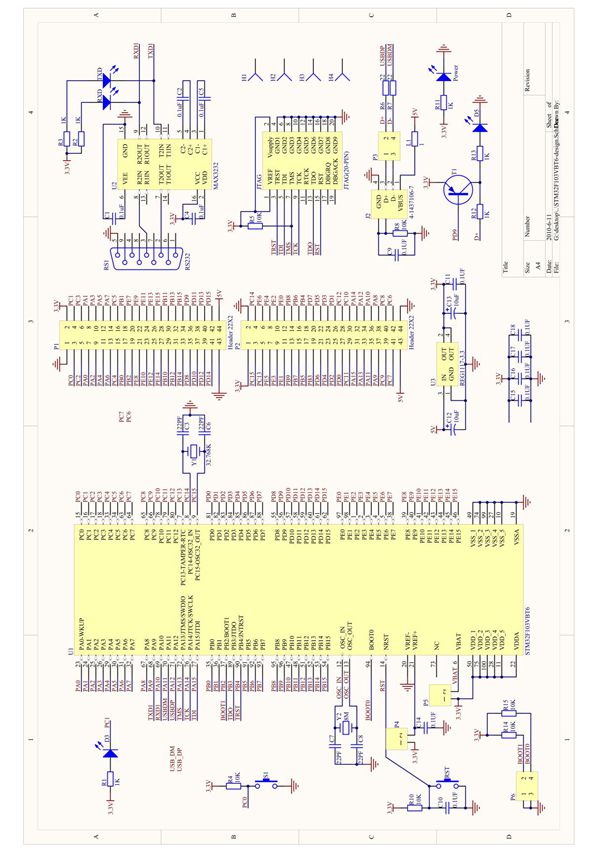

STM32F103VBT6原理图简介STM32F103VBT6是一款基于ARMCortex-M3内核的32位微控制器，由STMicroelectronics公司生产。该芯片具有128KBFlash存储器和20KBSRAM，工作频率可达72MHz，广泛应用于工业控制、消费电子和嵌入式系统等领域。原理图设计是STM32F103VBT6硬件开发的重要部分，通常包括以下关键模块：1.**电源电路**：提供3.3V稳压电源，确保芯片稳定运行。2.**时钟电路**：外部晶振（8MHz主时钟和32.768kHzRTC时钟）及内部PLL配置。3.**复位电路**：上电复位和手动复位设计，通常采用RC电路或专用复位芯片。4.**调试接口**：SWD（SerialWireDebug）或JTAG接口，用于程序下载和调试。5.**外设接口**：包括GPIO、USART、SPI、I2C、ADC等外设的连接与配置。6.**Boot模式选择**：通过BOOT0和BOOT1引脚设置启动模式（Flash、SRAM或系统存储器）。原理图设计需遵循电磁兼容（EMC）和信号完整性原则，确保系统可靠性和稳定性。
