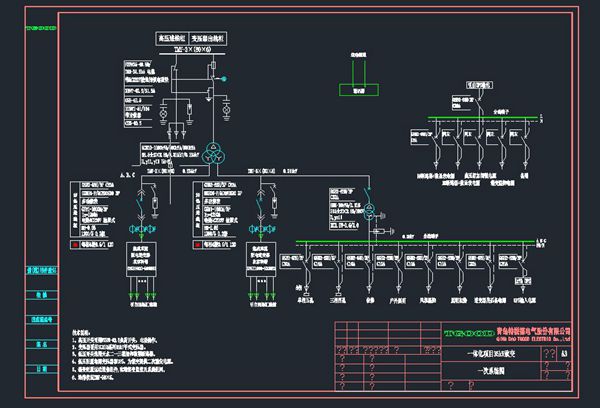

一体式光伏双分裂一次系统图CAD是一种用于光伏发电系统的设计图纸，主要用于展示光伏阵列与双分裂变压器的一次侧电气连接方式。以下是关键要点：1.主要组成部分-光伏阵列：由多个光伏组件串联并联组成-直流汇流箱：汇集多个组串的直流输出-逆变器：将直流电转换为交流电-双分裂变压器：具有两个独立低压绕组的特殊变压器-交流配电柜：包含保护设备和并网点2.系统特点-采用一体式设计，结构紧凑-双分裂变压器可同时接入两路光伏阵列-减少占地面积和电缆用量-提高系统可靠性和灵活性3.CAD图纸内容-电气主接线图-设备布置平面图-电缆走向示意图-主要设备参数表-防雷接地系统图4.设计注意事项-需符合相关电气设计规范-考虑防逆流保护措施-合理选择电缆截面-完善防雷接地系统-标注清晰的安全距离这种设计适用于中大型光伏电站，可有效提高系统效率并降低投资成本。
