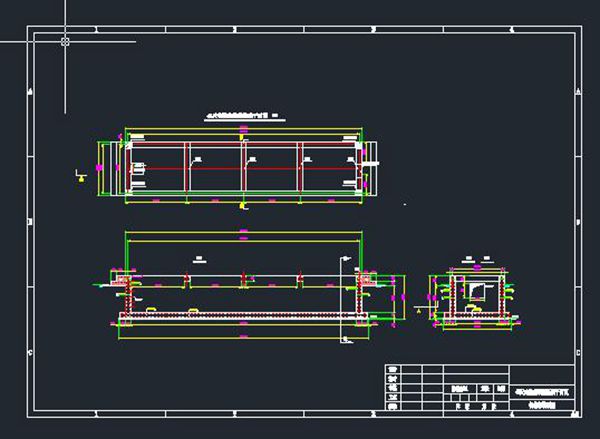

电池储能集装箱基础图展示了储能系统的地面支撑结构设计，包含混凝土基础尺寸、预埋件位置、接地装置及排水要求。基础采用C30混凝土浇筑，厚度不低于500mm，预埋钢板与集装箱底座螺栓孔位严格对应，水平度偏差需控制在±3mm以内。基础四周设置200×200mm排水沟，坡度2%坡向集水井。图纸标注了防雷接地极布置点，要求接地电阻小于4Ω，并预留电缆穿线管位置。基础设计荷载考虑集装箱自重（约20吨）及风载（按50年一遇风压设计），混凝土养护期需达28天强度后方可安装设备。
