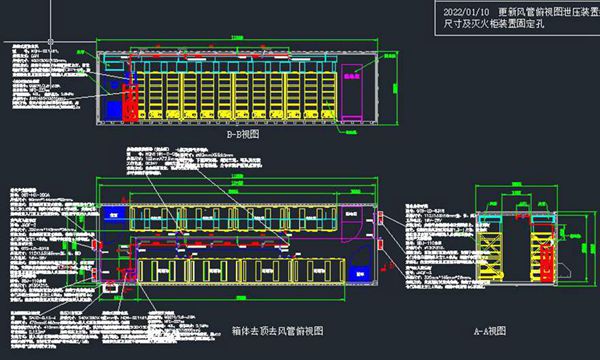

步入式储能电池柜布局图展示了电池柜内部的结构设计，包括电池模块的排列方式、电气连接路径、冷却系统布置以及安全防护设施的位置。该布局图详细标注了各个功能区域，确保电池组之间的合理间距以利于散热和维护，同时优化空间利用率。电气线路和通讯线缆的走向清晰明确，避免交叉干扰。安全通道和应急设备的位置也做了明显标识，符合相关安全规范要求。整体设计兼顾了高效性、安全性和可维护性，适用于大规模储能系统的安装需求。
