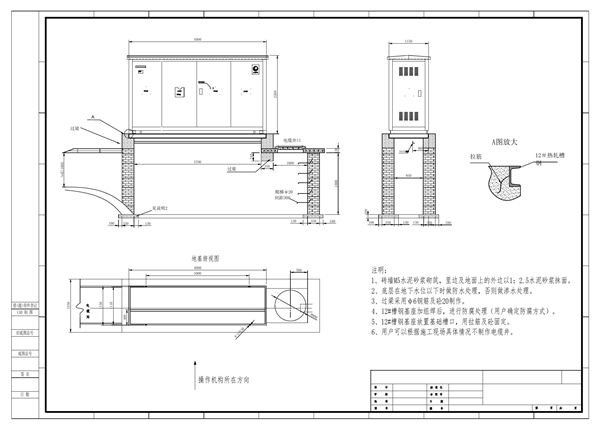

环网柜基础图是电气工程中用于安装环网柜（RingMainUnit,RMU）的结构基础设计图纸。它主要包含以下内容：1.**基础平面布置**：展示环网柜的安装位置、尺寸及与周围环境的相对关系，包括长、宽、高等具体参数。2.**基础结构细节**：包括混凝土基础的深度、钢筋布置、预埋件（如地脚螺栓）的位置和规格，确保基础稳固并能承受设备重量及外部力。3.**接地系统设计**：显示接地极或接地网的布置，确保设备安全接地，符合防雷和电气安全要求。4.**电缆进出口位置**：标注电缆沟或管道的位置、尺寸及走向，方便电缆敷设与连接。5.**排水与防水措施**：针对户外安装，可能包含排水坡度、防水层等设计，防止积水影响设备运行。6.**材料与施工要求**：注明混凝土标号、钢筋规格等材料信息，以及施工步骤和质量标准。环网柜基础图需符合相关电气设计规范（如GB标准），确保设备安装牢固、安全可靠，并便于后期维护。实际设计中需结合具体设备型号、地质条件及环境因素进行调整。
