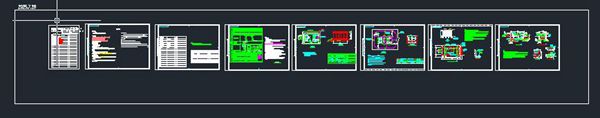

2025年最新500kVA充电桩箱变设计CAD图纸，专为电动汽车充电基础设施设计，集成高效、智能与安全特性。以下是对该设计的关键介绍：---###**设计概述**-**容量**：500kVA，适用于多枪快充桩集群（如4-8个直流快充桩）。-**结构**：紧凑型箱式变电站，含高压室、变压器室、低压室及智能控制单元。-**标准**：符合国标GB/T17467、NB/T33008等最新规范，适应2025年新能源电网需求。---###**核心组件设计**1.**高压单元**-环网柜结构，支持10kV或20kV输入，标配负荷开关-熔断器组合保护。-集成雷电防护（SPD）及故障监测传感器。2.**变压器**-干式变压器（SCB13及以上能效），低损耗、低噪音，强制风冷设计。-防护等级IP23，适应户外多环境（-25℃至+40℃）。3.**低压单元**-多路输出（如4~8回路），每路独立智能断路器（支持远程分合闸）。-动态无功补偿（SVG/SVC），功率因数≥0.95。4.**智能控制系统**-内置EMS能源管理，支持与充电桩平台数据交互（Modbus/IEC61850）。-实时监测温度、湿度、电能质量，具备故障预警和自诊断功能。---###**图纸内容亮点**-**电气一次图**：清晰标注进线、变压器、低压分配及接地系统。-**布局与尺寸**：优化空间排列，预留检修通道，尺寸约3.5m×2.2m×2.5m（长×宽×高）。-**散热与安全**：独立风道设计，防爆、防火材料标注，应急泄压装置。-**接口细节**：充电桩电缆接入接口（如RS485/以太网）、消防系统联动接口。---###**适用场景**-高速公路服务区、城市充电站、公交枢纽等大功率充电场景。-支持光伏/储能接入扩展设计（图纸含预留接口）。---###**备注**实际图纸需由专业机构设计并符合当地电网审批要求。如需技术细节或定制需求，建议联系电气设计单位或设备供应商。
