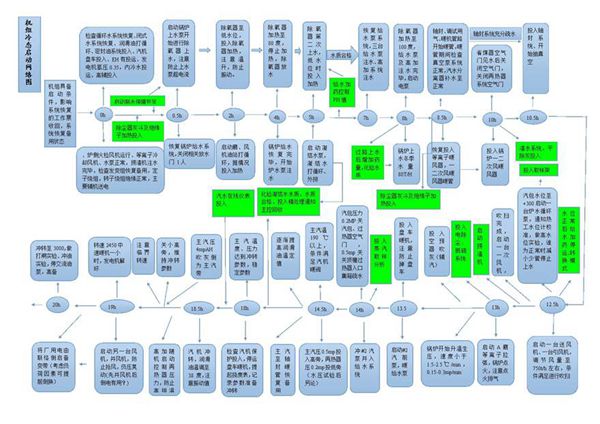

火电厂整体启动过程图详细展示了从机组冷态到满负荷运行的完整流程。该图通常包含以下关键阶段：锅炉上水、点火升温升压、汽轮机冲转、发电机并网以及逐步升负荷等环节。图中会标注各阶段的主要操作参数（如压力、温度）和控制要点，并通过箭头或流程线清晰呈现各系统（锅炉、汽机、电气）的启动顺序与联动关系。部分流程图还会用不同颜色区分水、汽、电等介质流向，并标注关键阀门/设备的操作时机。该图是火电厂运行人员掌握启动时序和协调操作的重要指导文件。
