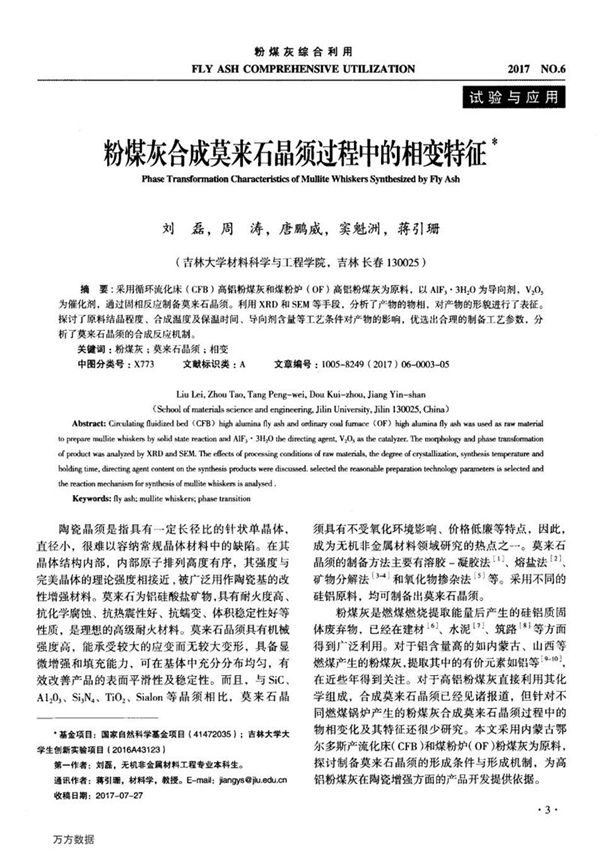

在粉煤灰合成莫来石晶须的过程中，相变特征主要表现为非晶态向晶态的转变以及中间相的生成与消失。初始阶段，粉煤灰中的非晶态硅铝组分在高温下逐渐发生结构重组，形成过渡相如γ-Al₂O₃和非晶态硅酸盐。随着温度升高，这些过渡相与游离的SiO₂反应生成莫来石前驱体（如Al₂O₃·SiO₂固溶体）。在特定温度区间（通常1200-1500°C），前驱体通过溶解-析出机制定向生长为莫来石晶须（3Al₂O₃·2SiO₂），同时伴随方石英等杂质相的分解或固溶。相变过程可通过XRD检测到莫来石特征峰（如d=3.39Å、2.21Å）的增强及中间相衍射峰的减弱，DSC曲线则显示约980°C的吸热峰（非晶相熔融）和1200°C以上的放热峰（莫来石成核结晶）。晶须的轴向生长方向通常与莫来石的[001]晶向一致，其长径比受升温速率和矿化剂添加量的显著影响。
