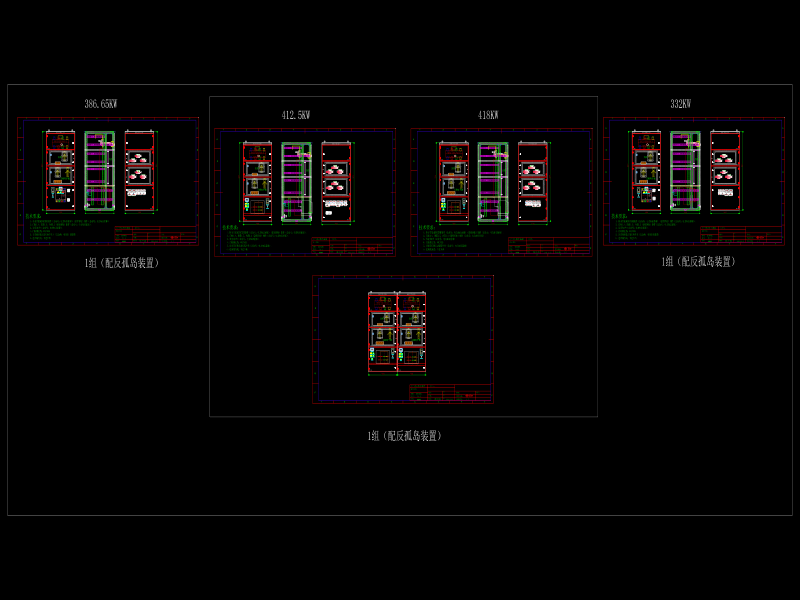

国网标准版光伏并网柜结构CAD图打包简介本压缩包包含国网标准版光伏并网柜的完整结构CAD图纸，适用于光伏发电系统并网接入设计。图纸严格遵循国家电网相关技术规范与标准，涵盖柜体结构、电气布局、安装尺寸及关键部件细节，确保设计合规性与工程可靠性。内容包含：1.并网柜整体三维模型与二维平面图2.柜体钣金加工图与装配示意图3.内部电气元件布置图（断路器、互感器等）4.接地与安全防护结构详图适用对象：电力设计院、光伏系统集成商、设备制造商及工程验收单位。文件格式为DWG（AutoCAD兼容），可直接用于生产加工或施工指导。注意事项：使用前请核对最新国网技术标准，局部设计需根据实际项目参数调整。（如需进一步技术说明或定制化需求，请联系技术支持部门。）
