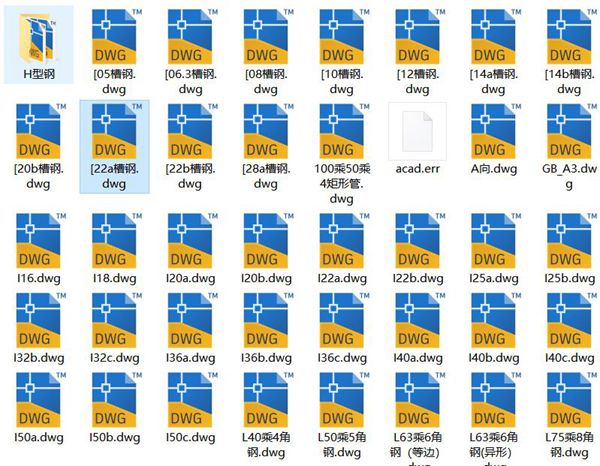

钢结构设计常用CAD图块简介在钢结构设计中，CAD图块是提高绘图效率的重要工具。这些图块通常包括标准化的钢结构构件、连接节点、螺栓布置、焊缝符号等常用元素。通过使用这些预定义的图块，设计师可以快速完成图纸绘制，减少重复劳动，并确保图纸的规范性和一致性。常见的钢结构CAD图块包括：1.钢梁、钢柱、支撑等基本构件2.高强螺栓连接、焊接节点等连接方式3.基础锚栓、抗剪键等细部构造4.尺寸标注、焊缝符号等标注图例这些图块通常以DWG格式保存，可直接插入到AutoCAD或其他兼容软件中使用。合理使用CAD图块不仅能提升设计效率，还能减少人为错误，是钢结构设计过程中不可或缺的辅助工具。
