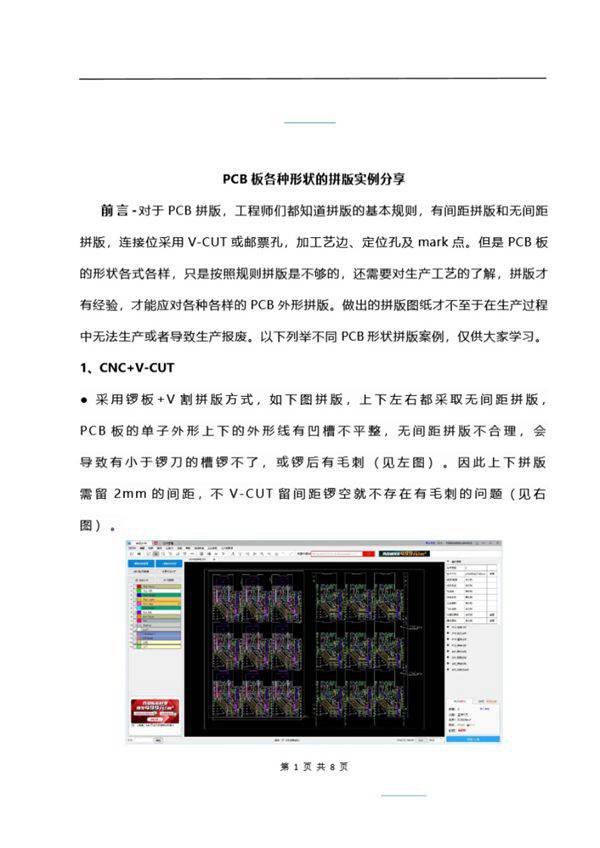

在PCB设计和制造过程中，拼版是一种常见的优化生产方式，能够提高材料利用率和生产效率。拼版设计需要根据PCB板的形状、尺寸和功能需求进行灵活组合，常见的拼版方式包括V-cut、邮票孔、桥连等。通过合理的拼版设计，可以减少板材浪费，降低生产成本，同时便于后续的SMT贴片和组装工序。在实际应用中，设计师需要综合考虑拼版间距、工艺边宽度、定位孔设置等因素，确保拼版后的PCB板既能满足生产要求，又便于分板操作。
