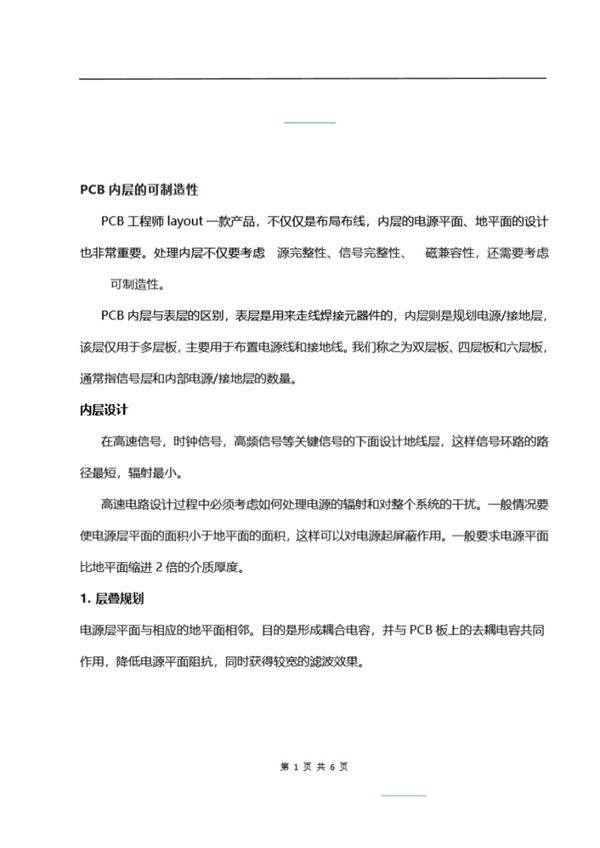

PCB内层的可制造性设计（DFM）是指在设计印刷电路板（PCB）的内层时，充分考虑制造工艺的要求和限制，以确保设计能够高效、可靠地被生产出来。内层设计涉及信号层、电源层和地层的布局，需要平衡电气性能与制造可行性。关键考虑因素包括：1.**线宽与间距**：根据制造能力设定最小线宽和间距，避免过细或过密导致生产缺陷。2.**过孔设计**：合理规划过孔类型（盲孔、埋孔等）和尺寸，确保与层压工艺兼容。3.**铜厚均匀性**：避免铜分布不均导致蚀刻问题或热管理不良。4.**阻抗控制**：精确计算走线参数以满足信号完整性要求，同时考虑制造公差。5.**层间对准**：设计时预留对准标记，防止多层压合时出现偏移。通过优化这些因素，可减少生产中的报废率，提高良品率并降低成本。
