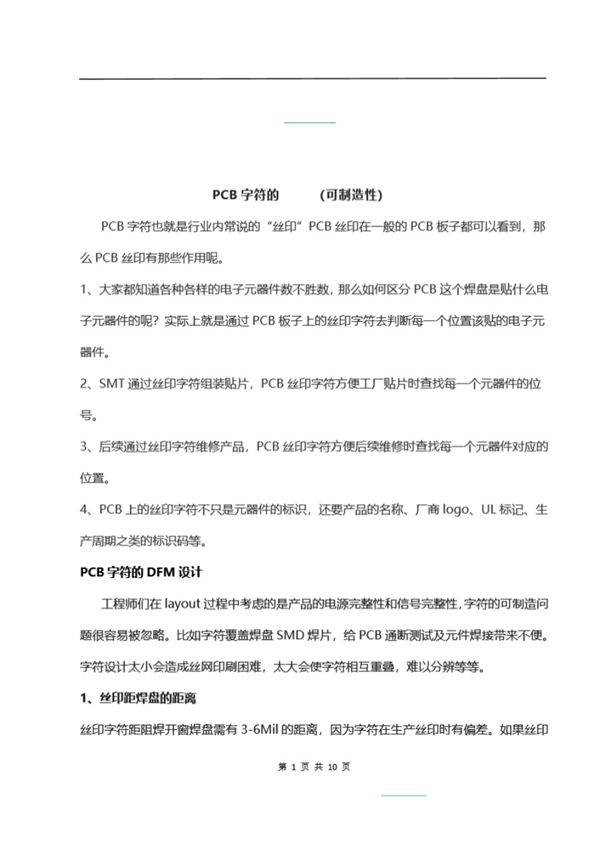

PCB字符的DFM（可制造性设计）简介在PCB（印刷电路板）设计中，字符（如元件标识、极性标记、版本信息等）的DFM（DesignforManufacturability，可制造性设计）是确保字符在制造过程中清晰可读且不影响电路板功能的关键环节。良好的字符DFM设计能提高生产效率、减少制造缺陷，并避免因字符问题导致的返工或报废。主要考虑因素包括：1.**字符尺寸与线宽**：字符高度和线宽需符合制造商的最小工艺要求，通常字符高度不小于0.8mm，线宽不小于0.15mm。2.**字符位置**：避免字符覆盖焊盘、导通孔或高密度布线区域，防止影响焊接或电气性能。3.**字体与清晰度**：使用标准字体（如Sans-serif），确保字符易于识别，避免复杂或过细的笔画。4.**颜色与对比度**：字符颜色（通常为白色或黑色）需与PCB背景色形成高对比度，确保可读性。5.**阻焊层影响**：字符与阻焊层（SolderMask）的间距需足够，防止字符被覆盖或模糊。通过遵循这些DFM原则，可以优化PCB字符的可制造性，提升产品良率并降低生产成本。
