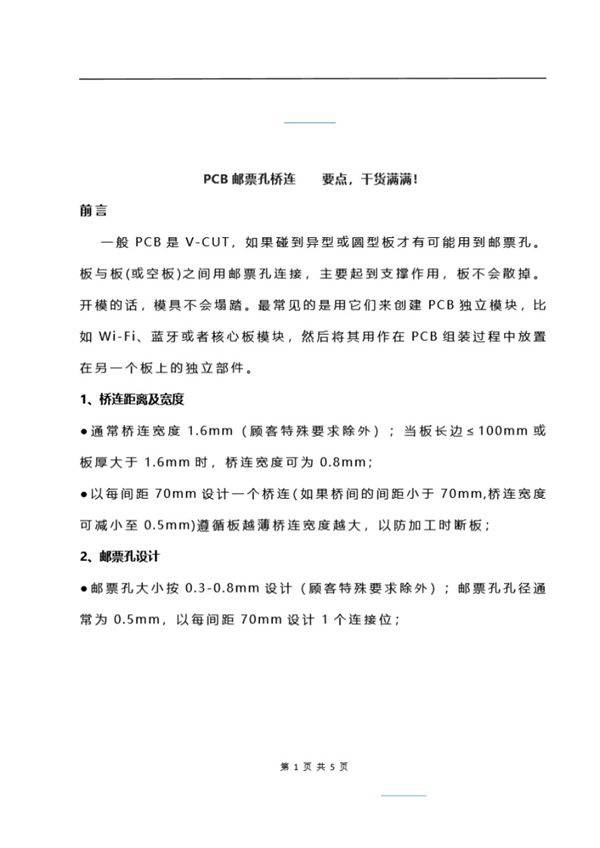

PCB邮票孔桥连设计是PCB拼板中常用的连接方式，既能保证拼板强度，又便于后期分板。设计时需注意以下要点：1.**孔径与间距**：邮票孔直径通常为0.3-0.5mm，孔间距建议0.5-1mm，确保机械强度与易分板性。2.**孔数布局**：单边至少3-5个孔，均匀分布，避免应力集中导致断裂或分板困难。3.**V割与邮票孔结合**：在V割线两端添加邮票孔，防止撕裂，提升分板平整度。4.**铜箔保留**：孔周围保留适量铜箔（0.2mm以上），增强连接可靠性。5.**分板方向**：确保邮票孔排列方向与分板用力方向一致，避免残留毛刺。6.**工艺补偿**：考虑钻孔公差和铣削误差，适当增加孔数量或尺寸余量。掌握这些关键点，可有效平衡拼板强度与分板效率，提升PCB生产良率。
