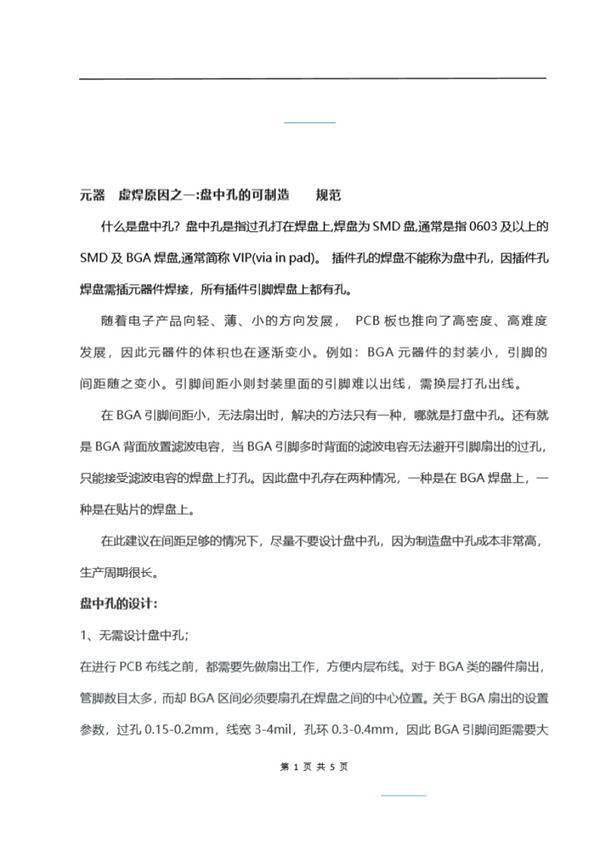

元器件虚焊是电子制造中常见的质量问题之一，而盘中孔的设计不当是导致虚焊的重要原因之一。盘中孔（Via-in-Pad）是指在焊盘上直接钻孔并镀铜的导通孔设计，虽然能节省空间并提高信号完整性，但如果设计不规范，容易在焊接过程中因热应力不均、焊料流失或气体残留等问题导致虚焊。为了确保盘中孔的可制造性并减少虚焊风险，设计时应遵循以下规范：1.**孔径与焊盘匹配**：盘中孔的尺寸应与焊盘合理匹配，避免过大或过小影响焊接可靠性。2.**填孔与电镀工艺**：优先采用树脂或导电材料填充盘中孔，并确保电镀均匀，防止焊料渗入孔内。3.**表面处理优化**：选择合适的表面处理方式（如ENIG、OSP等），确保焊盘平整且润湿性良好。4.**热管理设计**：优化PCB的热分布，避免盘中孔因热膨胀系数差异导致焊接不良。5.**工艺验证**：通过DFM（可制造性设计）分析和试生产验证盘中孔设计的可行性。遵循这些规范可有效降低虚焊风险，提高电子产品的焊接质量和长期可靠性。
