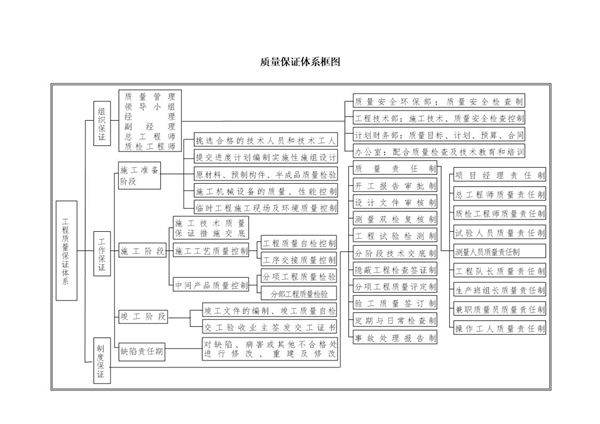

安全质量保证体系框图是对企业或组织在安全质量管理方面所采取的系统化、结构化方法的图形化展示。该框图通常包含多个关键要素，如目标设定、流程控制、风险评估、监督检查、持续改进等环节，通过清晰的层级关系和逻辑连接，直观呈现各环节之间的相互作用与协调机制。安全质量保证体系的建立旨在确保产品或服务在全生命周期中符合安全标准与质量要求，同时有效预防和减少潜在风险。该体系框图能够帮助管理人员和员工快速理解整体框架，明确职责分工，并为实施、维护和改进安全质量管理工作提供可视化指导。通过体系化的管理手段，组织可以提升安全绩效，保障运营稳定性，最终实现安全与质量的双重目标。
