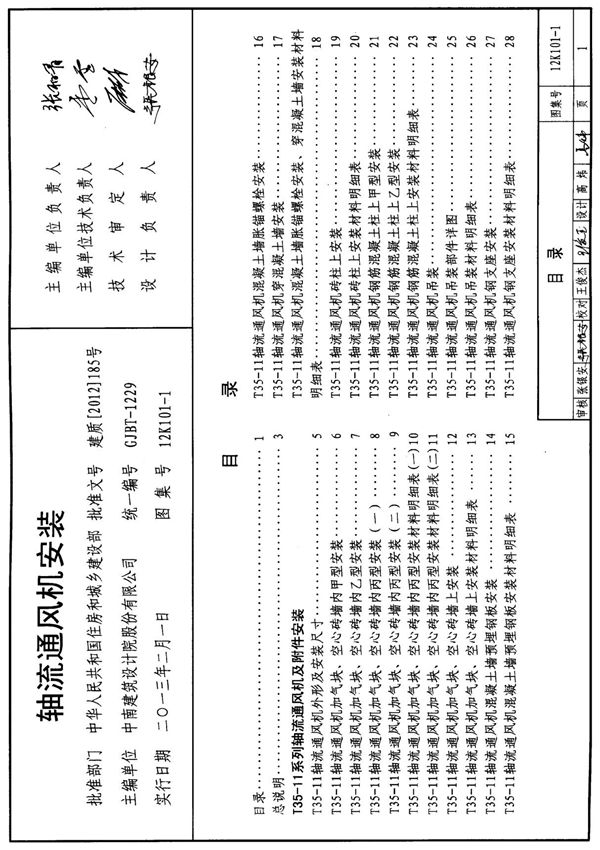

标准图集-12K101-1 轴流通风机安装

标准图集12K101-1轴流通风机安装部分需要补充以下内容：轴流通风机安装时应确保风机轴线与基础平面保持垂直，允许偏差不超过1/1000。风机进出口管道连接应采用柔性接头，以减少振动传递。安装前应检查叶轮旋转方向与机壳箭头标识一致，手动盘车确认无卡阻现象。对于直联式风机，电机与风机轴的同轴度偏差不应超过0.05mm。吊装时应在风机壳体专用吊耳处受力，严禁吊挂电机或传动部件。安装完成后应进行不少于2小时的试运行，检查振动值、轴承温升等参数是否符合规范要求。室外安装时应设置防雨罩，腐蚀性环境需采用防腐型风机。
