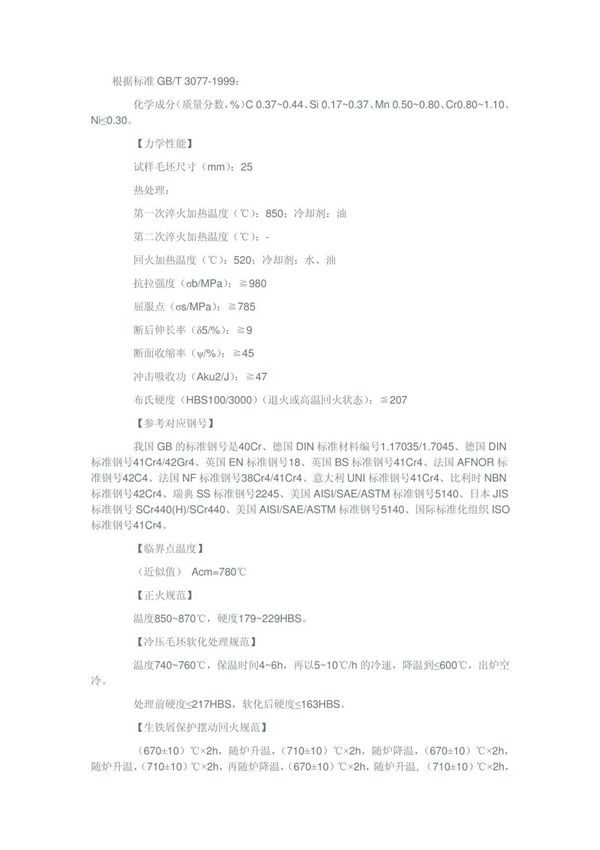

40Cr是一种常用的合金结构钢，具有优良的综合机械性能。其热处理标准主要包括以下关键步骤：1.正火处理：加热至850-880℃，保温后空冷，细化晶粒，改善切削性能。2.淬火处理：加热至830-860℃，保温后油冷或水冷，获得马氏体组织，提高硬度。3.回火处理：根据性能要求选择温度：-低温回火（150-200℃）：保持高硬度，降低内应力-中温回火（350-500℃）：获得良好弹性和韧性-高温回火（500-650℃）：调质处理，获得优良综合机械性能4.表面处理：可进行高频淬火、渗碳等表面强化处理。热处理后40Cr钢的抗拉强度可达980MPa以上，广泛应用于轴类、齿轮等重要机械零件。具体工艺参数需根据零件尺寸、性能要求和实际生产条件调整。
