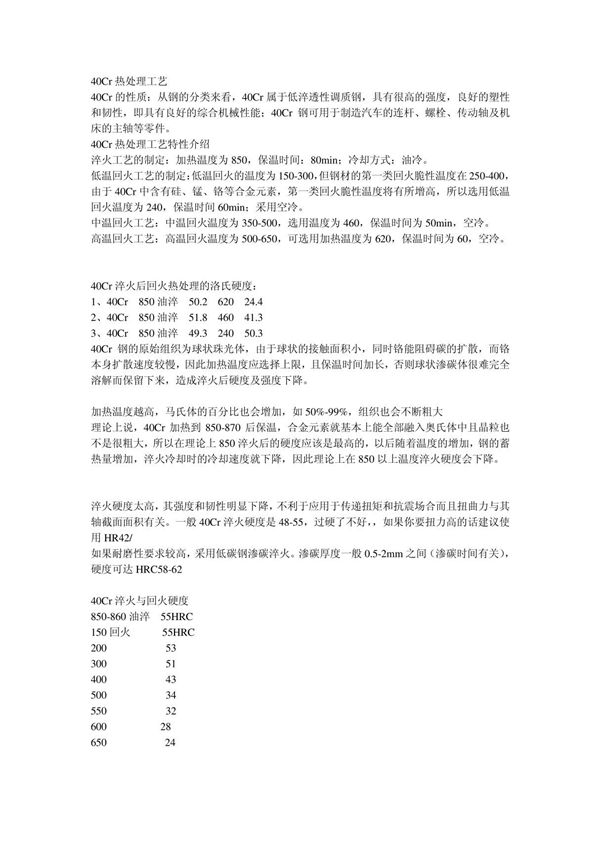

40Cr是一种常用的合金结构钢，具有较高的强度和良好的综合机械性能。其热处理工艺主要包括以下几个步骤：1.退火：将40Cr加热到约850°C，保温一段时间后缓慢冷却，以消除内应力、改善切削加工性能。2.淬火：加热到830-860°C（具体温度根据零件尺寸和要求调整），保温后快速冷却（通常油冷），以获得马氏体组织，提高硬度和强度。3.回火：淬火后立即进行回火处理，温度一般在400-600°C之间，保温后空冷。回火可以消除淬火应力，调整硬度和韧性，获得所需的综合机械性能。40Cr热处理后硬度可达HRC25-35，抗拉强度可达800-1000MPa，广泛应用于制造轴类、齿轮、连杆等重要机械零件。具体工艺参数需根据零件尺寸、形状和使用要求进行调整。
