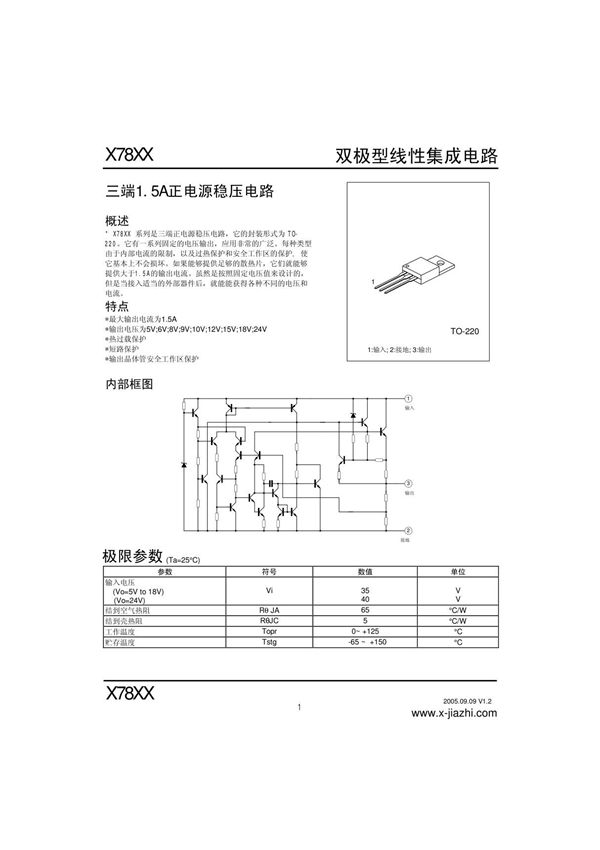

7805是一款常用的三端稳压集成电路，主要用于将输入电压稳定输出为+5V直流电压。其引脚图通常包含三个引脚：1.输入引脚（Input）：通常标记为"IN"或"VIN"，用于连接未稳压的直流输入电压（7V至35V范围内）。2.接地引脚（Ground）：通常标记为"GND"，用于连接电路地线。3.输出引脚（Output）：通常标记为"OUT"或"VOUT"，输出稳定的+5V直流电压。7805稳压器具有内部过热保护和短路保护功能，最大输出电流可达1A（需加散热片）。典型应用包括为数字电路、微控制器和其他需要稳定5V电源的电子设备供电。使用时需注意输入电压应至少比输出电压高2V，且输入输出端建议连接滤波电容以提高稳定性。
