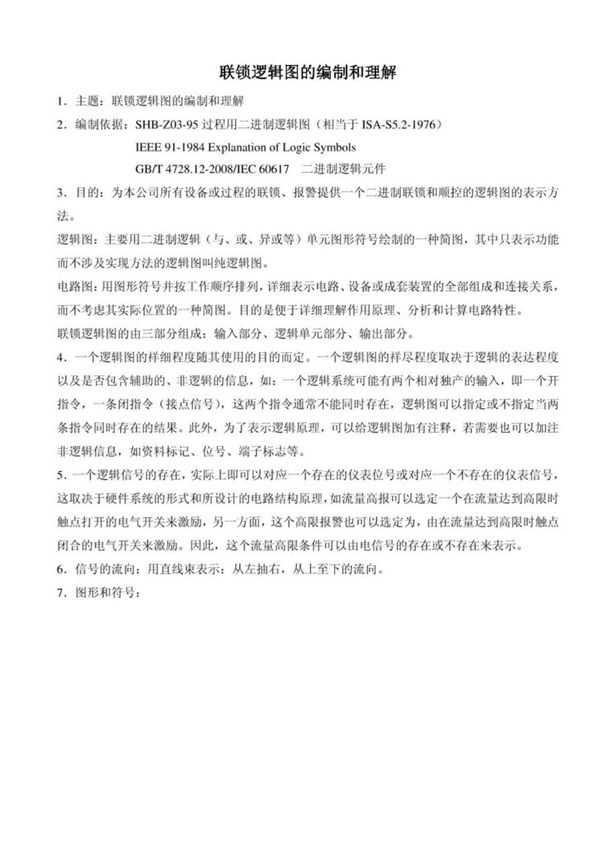

联锁逻辑图是一种用于工业控制系统中的图形化表示方法，主要用于描述设备或系统之间的安全互锁关系。它通过逻辑符号和连接线展示各个部件之间的控制条件和动作顺序，确保系统在特定条件下安全运行。联锁逻辑图通常应用于化工、电力、铁路、制造业等领域，用于防止误操作或设备冲突。图中包含输入条件（如传感器信号）、逻辑处理（如与门、或门）和输出动作（如继电器、阀门控制）等要素，形成完整的控制链条。这种图表的特点是直观、严谨，能够清晰表达复杂的控制逻辑，是系统设计、调试和维护的重要工具。工程师通过分析联锁逻辑图可以快速理解系统运行规则，并验证其安全性和可靠性。
