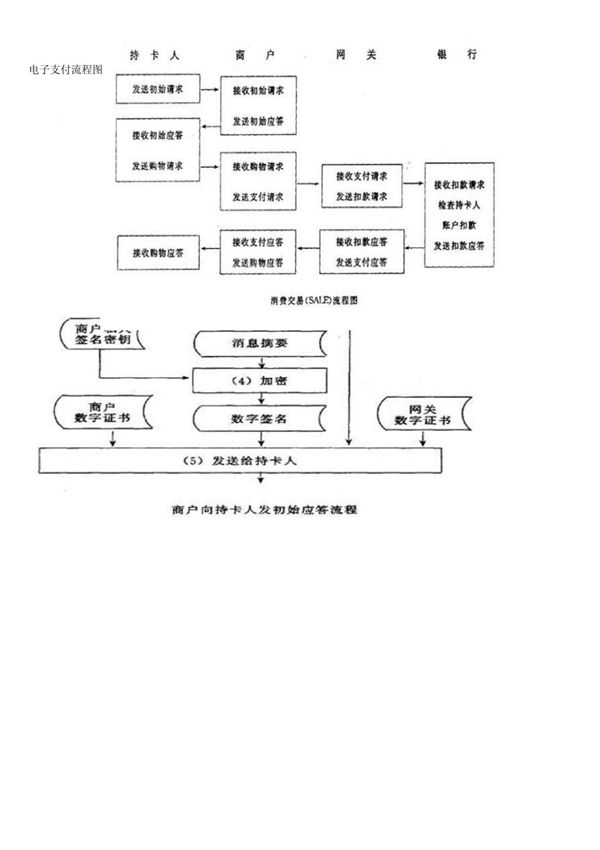

网上电子支付流程图展示了用户通过互联网完成支付交易的详细步骤。该流程图通常从用户发起支付请求开始，涵盖选择支付方式、输入支付信息、系统验证、资金划转、交易确认等关键环节。它直观呈现了消费者、商户、支付平台和银行之间的交互过程，帮助理解电子支付的安全机制和业务流程。流程图中常见的节点包括身份验证、支付授权、交易处理、结果反馈等，还可能包含异常处理路径如支付失败或退款流程。这种可视化工具对于开发人员设计支付系统、商户接入支付接口以及普通用户了解支付安全都具有重要参考价值。
