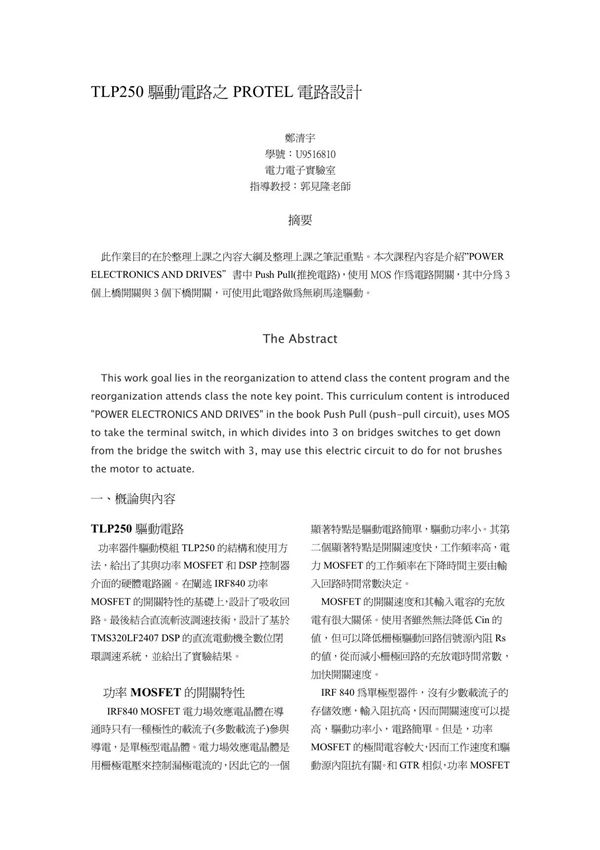

TLP250驱动电路之PROTEL电路设计简介TLP250是一款常用的光耦隔离驱动器，广泛应用于IGBT、MOSFET等功率器件的驱动电路中。在PROTEL电路设计中，合理布局TLP250及其外围元件对确保驱动性能至关重要。本设计主要包括以下部分：1.输入侧电路：连接控制信号（如PWM），通常包含限流电阻和滤波电容。2.光耦隔离部分：TLP250实现输入与输出的电气隔离，避免干扰。3.输出侧电路：驱动功率器件，需注意栅极电阻、快速恢复二极管等元件的选型。4.电源设计：为TLP250提供稳定的隔离电源（如15V单电源或正负电压）。在PROTEL中设计时，需注意PCB布局的隔离距离、地线分割、高频回路优化，以及驱动信号的走线宽度，以确保信号完整性和抗干扰能力。该设计适用于电机驱动、逆变器、开关电源等场合，具有隔离可靠、响应快、电路简单等优点。
