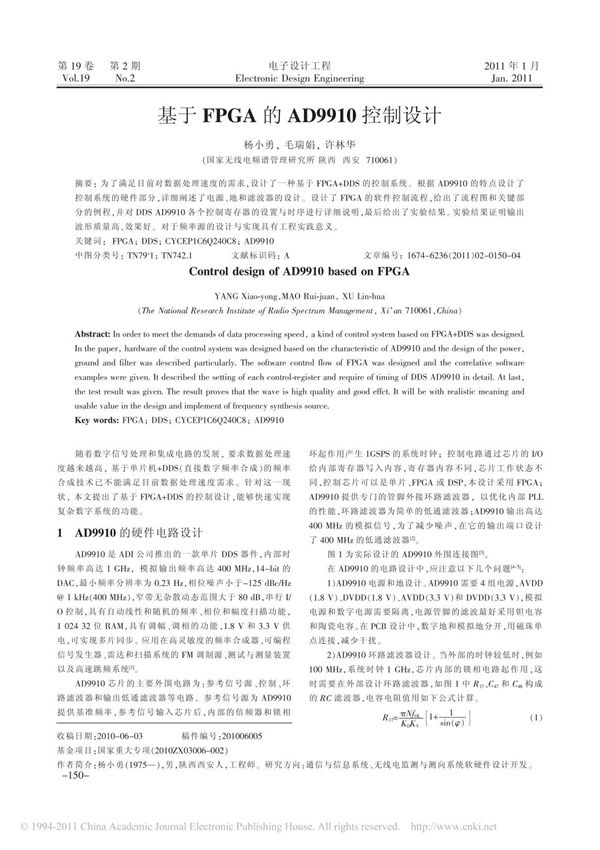

基于FPGA的AD9910控制设计是一种利用现场可编程门阵列（FPGA）实现对AD9910高性能直接数字频率合成器（DDS）进行精确控制和配置的技术方案。AD9910由ADI公司生产，具有高速、高分辨率频率调谐和低相位噪声等特性，广泛应用于雷达、通信、仪器仪表等领域。在该设计中，FPGA作为核心控制器，通过SPI或其他通信接口与AD9910进行数据交互，完成频率、相位、幅度等参数的动态配置。FPGA的并行处理能力和可编程特性使其能够实现复杂的调制算法、实时参数调整以及多通道同步控制。此外，FPGA还可以集成数据处理、时序管理以及与上位机的通信功能，进一步提升系统的灵活性和性能。该设计的关键点包括：1.硬件接口设计：确保FPGA与AD9910之间的电气兼容性和信号完整性。2.通信协议实现：正确配置SPI或其他接口协议，完成寄存器读写和参数更新。3.时序控制：满足AD9910的时序要求，避免数据冲突或配置错误。4.功能扩展：支持扫频、调制（如PSK、FSK）等高级功能。基于FPGA的AD9910控制设计具有高集成度、高实时性和可重构性，适用于需要快速响应和高精度信号生成的复杂应用场景。
