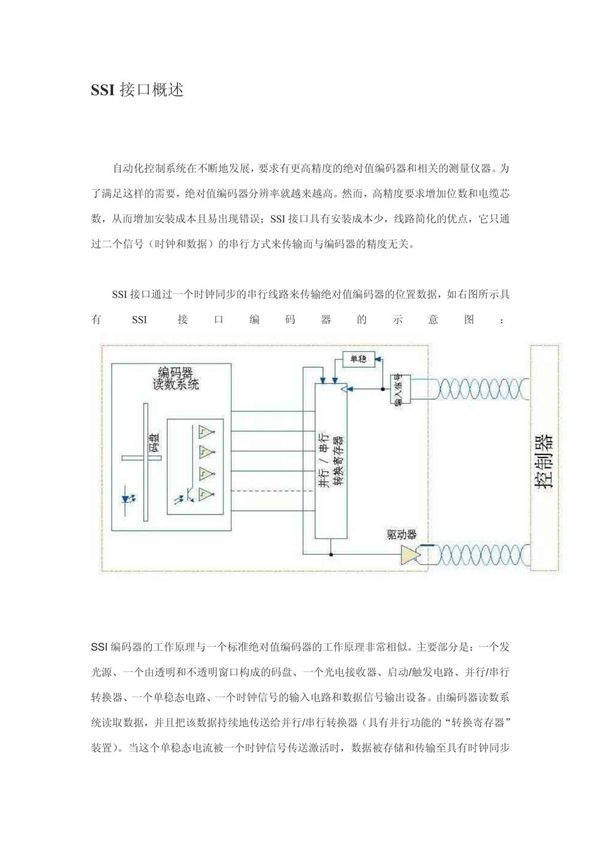

SSI接口简介：SSI（同步串行接口）是一种常用于工业自动化领域的数字通信接口，主要用于连接绝对式编码器与控制系统。它采用同步串行传输方式，通过时钟信号和数据信号实现高可靠性通信。SSI接口电路原理：SSI接口由主站（控制器）和从站（编码器）组成。主站提供时钟信号（CLK），编码器在时钟下降沿输出数据（DATA）。电路通常包含差分信号传输（如RS422）以提高抗干扰能力，并包含信号调理电路确保信号完整性。绝对光电编码器接：绝对式光电编码器通过SSI接口输出位置信息，其特点是断电后仍能保持位置记忆。接线时需注意：CLK+/-连接时钟差分对，DATA+/-连接数据差分对，并确保电源和地线连接正确。典型接线包括6芯电缆（电源、地、CLK+、CLK-、DATA+、DATA-）。
