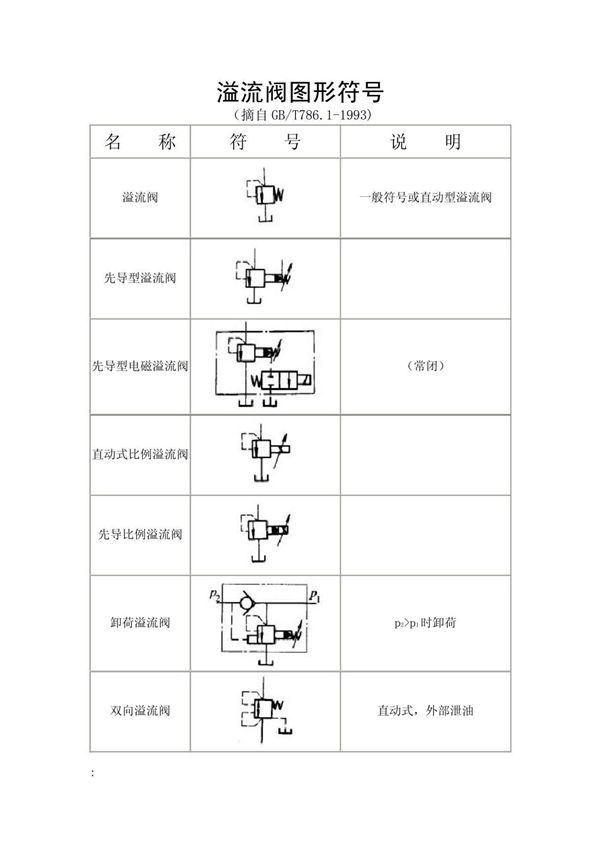

溢流阀、节流阀和顺序阀是液压系统中常用的控制阀，它们的图形符号在液压原理图中用于表示其功能和工作方式。1.**溢流阀**：图形符号通常包含一个方框、弹簧和箭头，表示其压力控制功能。溢流阀用于限制系统最高压力，当压力超过设定值时，阀口打开，将多余油液引回油箱，保护系统安全。2.**节流阀**：图形符号一般由两条斜线或可调节的箭头表示，用于调节流量。节流阀通过改变阀口开度来控制油液流速，从而调节执行元件的运动速度。3.**顺序阀**：图形符号类似于溢流阀，但带有控制油路。顺序阀利用系统压力控制油路通断，确保执行元件按预定顺序动作。当进口压力达到设定值时，阀口打开，允许油液流向后续执行元件。这些图形符号在液压系统设计中至关重要，帮助工程师快速理解阀的功能和系统工作原理。
