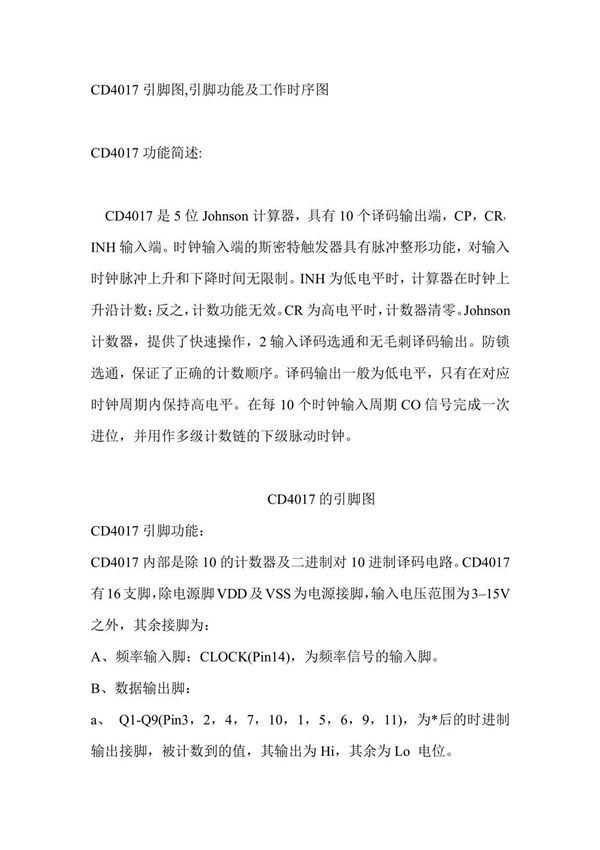

CD4017是一种常用的CMOS十进制计数器/分频器集成电路，由16引脚封装。它广泛应用于时序控制、LED显示驱动和分频电路等场合。**引脚功能：**1.**Q0-Q9（引脚3、2、4、7、10、1、5、6、9、11）**：十进制计数输出端，依次输出高电平。2.**CLK（引脚14）**：时钟输入端，上升沿触发计数。3.**RST（引脚15）**：复位端，高电平有效，使计数器清零（Q0输出高电平）。4.**EN（引脚13）**：时钟使能端，低电平时允许计数，高电平时禁止计数。5.**CO（引脚12）**：进位输出端，每完成一个计数周期（10个时钟）输出一个脉冲。6.**VDD（引脚16）**：正电源（3V-15V）。7.**VSS（引脚8）**：接地端。**工作时序图说明：**CD4017在时钟上升沿触发计数，依次在Q0-Q9输出高电平。当计数到Q9后，CO端输出一个脉冲，同时计数器循环回到Q0。若RST端施加高电平，计数器立即复位至Q0。EN端可控制计数是否进行，低电平使能，高电平暂停计数。该芯片具有低功耗、宽电压工作范围（3V-15V）和高抗干扰能力，适用于多种数字电路设计。
