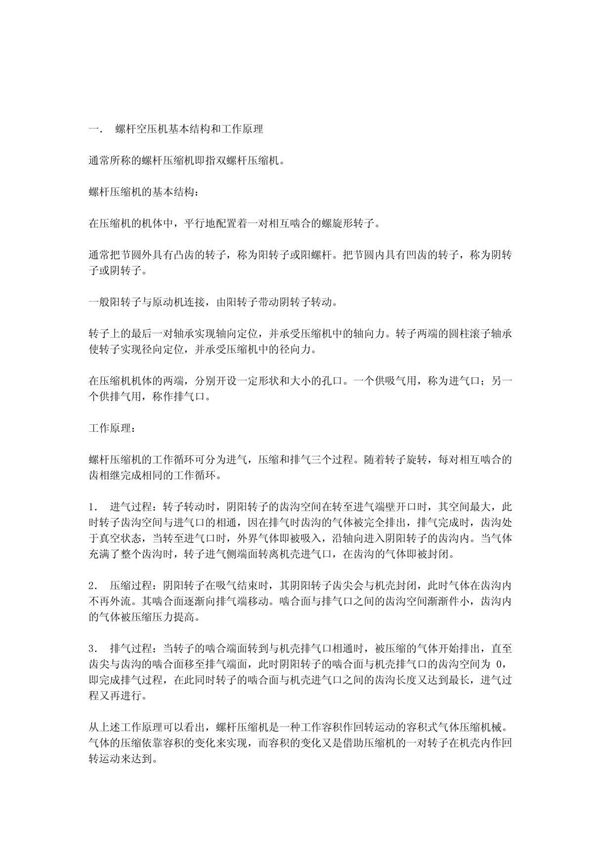

螺杆空压机是一种常见的空气压缩设备，广泛应用于工业领域。其工作原理基于两个相互啮合的螺杆转子（阳转子和阴转子）在密闭腔体内旋转，通过容积变化将空气吸入、压缩并排出。结构图通常包含以下关键部件：1.**进气系统**：包括空气过滤器、进气阀等，负责吸入环境空气。2.**压缩系统**：由一对螺杆转子、壳体组成，完成空气的压缩过程。3.**冷却系统**：油冷或风冷装置，用于降低压缩过程中的高温。4.**分离系统**：油气分离器，将压缩空气与润滑油分离。5.**控制系统**：压力开关、传感器等，调节运行参数。6.**排气系统**：包括最小压力阀、后冷却器等，输出干燥洁净的压缩空气。如需详细结构图PDF，建议查阅制造商技术手册或联系专业供应商获取。
