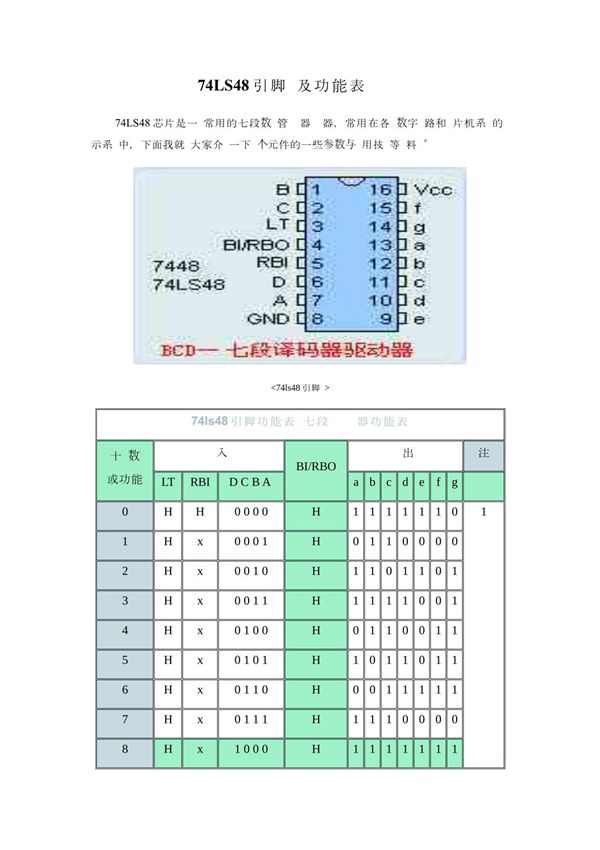

74LS48是一款常用的BCD到7段译码器/驱动器集成电路芯片，主要用于将二进制编码的十进制（BCD）输入转换为7段LED显示器的驱动信号。它可以直接驱动共阴极7段LED显示器，无需外部限流电阻。引脚图：74LS48采用16引脚DIP封装，主要引脚包括：-引脚1-7（A-G）：7段输出，对应LED显示器的a-g段-引脚8：GND（地）-引脚9-12（D-A）：BCD码输入（D为最高位）-引脚13：LT（灯测试输入，低电平有效）-引脚14：BI/RBO（消隐输入/脉动消隐输出）-引脚15：RBI（脉动消隐输入）-引脚16：VCC（电源，+5V）功能表：74LS48根据输入的4位BCD码（0000-1001）产生对应的7段输出，驱动LED显示0-9数字。对于非法BCD输入（1010-1111），显示特定模式或消隐。芯片还提供灯测试（LT）、消隐（BI）和脉动消隐（RBI）等控制功能。典型应用：-数字显示电路-计数器显示-仪器仪表显示-工业控制面板工作电压：5V±0.25V工作温度：0°C至70°C
