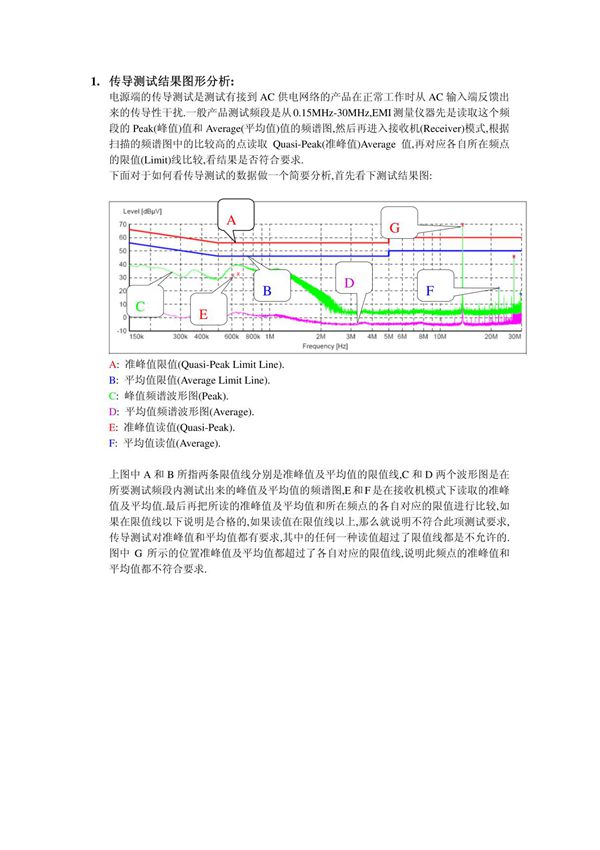

传导和辐射测试波形图是电磁兼容性（EMC）测试中常用的分析工具，用于评估电子设备在电磁环境中的性能。传导测试主要关注设备通过电源线或信号线传输的干扰信号，而辐射测试则检测设备向周围空间发射的电磁波。在查看波形图时，传导测试的结果通常以频率为横轴、干扰电平（如dBμV）为纵轴，显示设备在不同频段产生的传导噪声。辐射测试波形图则可能以频率或时间为横轴，场强（如dBμV/m）为纵轴，反映设备在空间中的辐射水平。关键观察点包括：1.**超标频段**：检查是否有超过限值的频率点或频段。2.**峰值与平均值**：对比峰值和平均值，判断干扰的持续性。3.**重复性**：观察波形是否呈现规律性，可能对应特定电路或时钟信号。4.**背景噪声**：对比设备关闭时的背景噪声，确认干扰来源。通过分析波形图，可以定位干扰源并采取相应措施（如滤波、屏蔽）以通过EMC测试。
