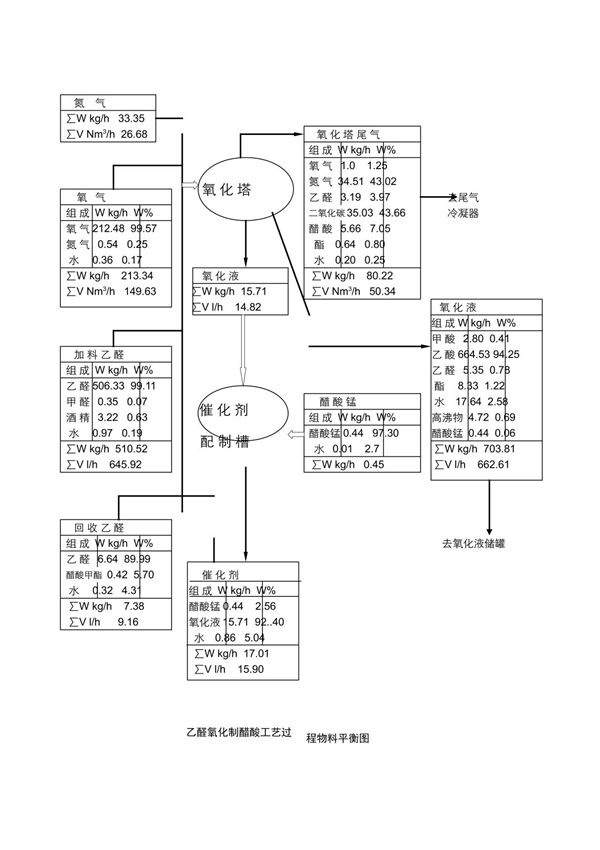

化工设计26物料平衡图简介物料平衡图是化工工艺流程设计中的核心图纸之一，主要用于展示系统中各物料的输入、输出及流动情况。在化工设计26中，物料平衡图详细标注了各单元操作的物料流量、组成及状态（如温度、压力等），确保整个流程符合质量守恒定律。该图通常包含以下内容：1.主要设备与流程线，标明物料流向；2.各流股的编号、流量（如kg/h或kmol/h）及组成（质量分数或摩尔分数）；3.关键操作条件（如反应器进/出口状态）；4.副产物、循环流或排放点的数据。通过物料平衡图，可直观验证工艺合理性，并为后续能量平衡、设备选型等提供数据基础。设计时需确保所有流股数据闭合，误差控制在工程允许范围内。
