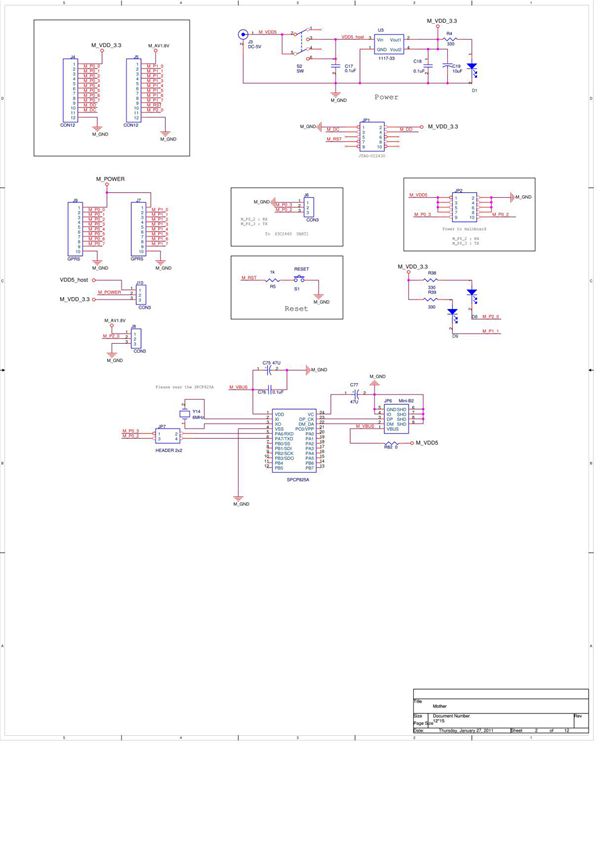

CC2530主板电路原理图简介CC2530主板电路原理图是基于TICC2530Zigbee芯片设计的硬件电路图，主要用于无线通信和物联网应用。该原理图包含CC2530核心芯片及其外围电路，如电源管理、射频匹配网络、晶振电路、调试接口（如JTAG/SWD）以及GPIO扩展等部分。电源部分通常采用LDO稳压器为CC2530提供稳定的3.3V工作电压，并可能包含电池供电接口。射频电路设计遵循TI推荐的天线匹配网络，确保无线信号传输性能。此外，原理图还可能集成传感器接口（如I2C、SPI）或用户按键/LED指示灯，便于功能扩展和调试。该设计适用于智能家居、工业控制等低功耗无线场景，开发者可通过原理图快速搭建CC2530硬件平台，并结合Z-Stack协议栈进行二次开发。
