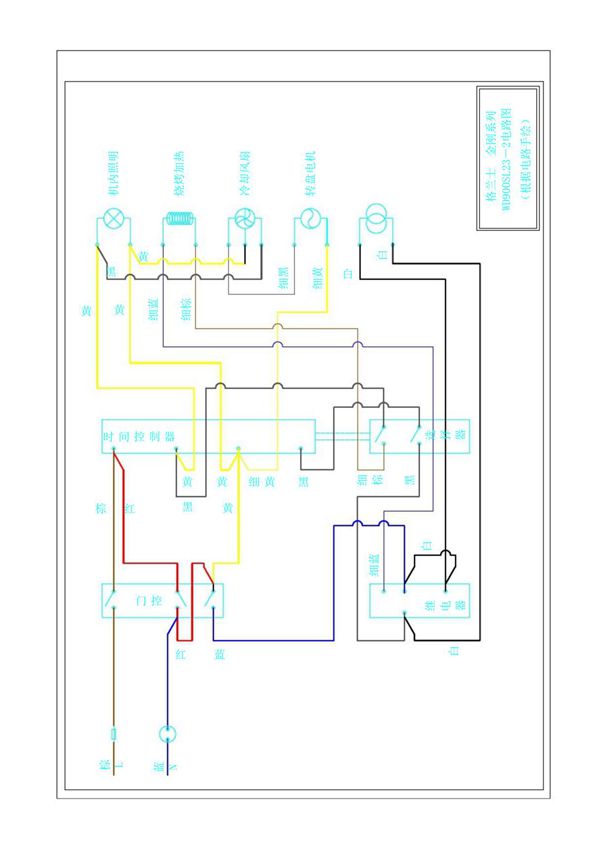

格兰士金刚系列WD900SL23-2微波炉电路图（彩色）简介：该电路图详细展示了格兰士金刚系列WD900SL23-2微波炉的电气连接和组件布局。采用彩色标注，清晰区分不同电路部分，包括高压电路、低压控制电路、安全保护装置及用户界面模块。图中明确标识了磁控管、高压变压器、电容、二极管等关键部件的位置与接线方式，并标注了各连接点的电压参数。特别采用不同颜色区分火线、零线、地线及信号线路，便于维修人员快速识别。此电路图适用于产品维修、故障诊断及技术培训用途，使用时需配合原厂维修手册的安全操作规范。
