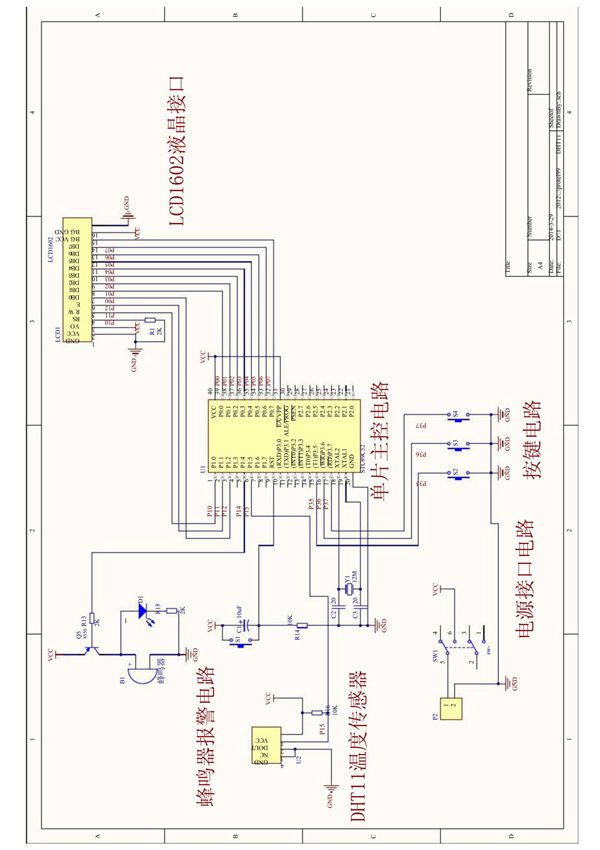

DHT11温湿度传感器是一种常用的数字式温湿度检测模块，适用于室内环境监测等场景。其原理图设计通常包含以下关键部分：1.传感器部分：DHT11模块内置了电阻式湿度检测元件和NTC温度检测元件，通过内部ADC转换为数字信号输出。2.电源电路：采用3.3V-5V直流供电，通常需要添加0.1uF去耦电容以提高稳定性。3.数据接口：单总线通信方式，仅需一个GPIO引脚与MCU连接，通常需要外接4.7K上拉电阻。4.信号处理：模块内部已集成信号放大和校准电路，输出经过校准的数字信号。该传感器具有成本低、响应快、抗干扰能力强的特点，测量范围为湿度20-90%RH（±5%精度）和温度0-50℃（±2℃精度），适合对精度要求不高的应用场景。典型应用包括智能家居、农业大棚、仓储监控等温湿度监测系统。
