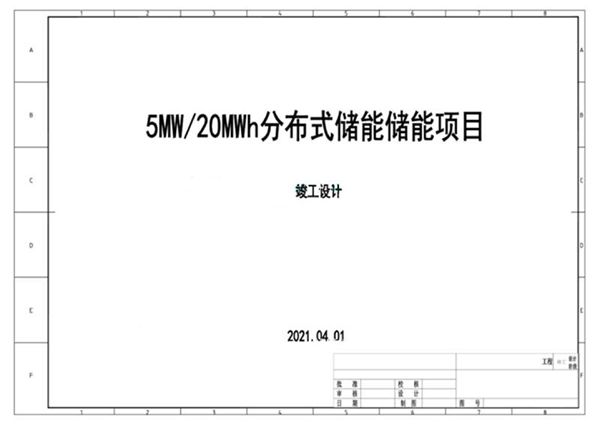

本项目为5MW/20MWh分布式储能系统，采用模块化设计，包含储能电池舱、PCS变流舱、升压变压器及配电系统。设计图包含以下核心部分：1.电池舱布置图（含消防通道与通风设计）2.电气单线图（含并网接入点技术参数）3.设备基础图（含承重与抗震设计）4.电缆沟走向图（含防火封堵节点）5.安全防护系统图（含气体灭火装置布置）6.监控系统拓扑图（含SCADA通讯架构）系统设计符合GB51048-2014《电化学储能电站设计规范》，循环效率≥92%，支持峰谷套利与电网调频双重应用模式。项目配置双重防孤岛保护，并网电压等级为10kV，年等效充放电次数不低于500次。
