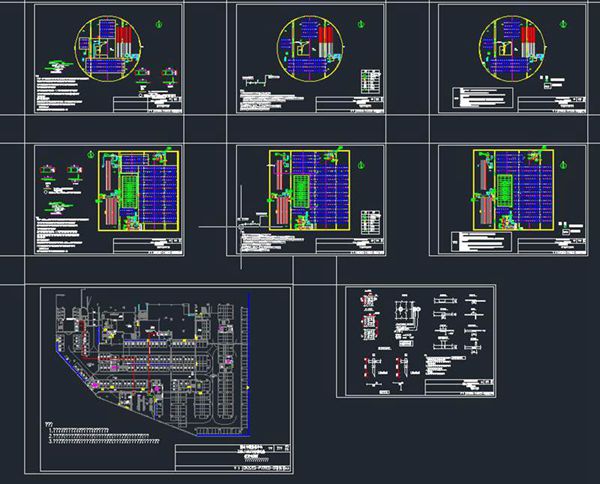

宜邻中心分布式光伏发电项目施工图CAD设计简介本项目为低压并网分布式光伏电站设计，针对宜邻中心建筑特点及用电需求，采用高效光伏组件与并网逆变器，实现清洁能源发电与建筑用电的有机结合。设计严格遵循国家及行业标准，包括《光伏发电站设计规范》（GB50797）、《分布式电源并网技术要求》（GB/T33592）等，确保系统安全、可靠、经济性。施工图CAD图纸包含以下核心内容：1.光伏组件布置图：根据屋顶结构及日照条件优化组件倾角与阵列间距2.电气系统图：含直流侧汇流箱、逆变器、交流配电柜及并网点设计3.防雷接地系统：符合GB50057要求的防雷分区与接地装置布置4.电缆敷设路径：明确直流/交流电缆走向及桥架安装节点5.安全标识与围栏：设置符合GB2894要求的警示标识设计亮点：-采用组串式逆变器方案，提升单点发电效率-配置智能监控系统，实现发电量实时监测-结构荷载验算确保屋顶承重安全-并网点电压等级：380V（低压并网）本施工图可作为现场安装、设备采购及工程验收的技术依据，图纸版本号为V1.0，设计日期见图签栏。
