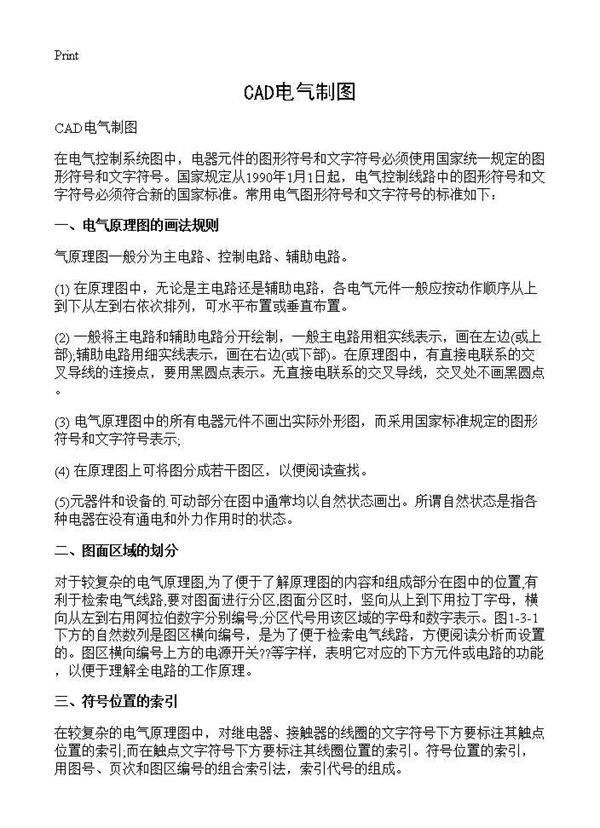

CAD电气制图 常用电气图形符号和文字符号的标准如下：气原理图一般分为主电路、控制电路、辅助电路。(1) 在原理图中，无论是主电路还是辅助电路，各电气元件一般应按动作顺序从上到下从左到右依次排列，可水平布置或垂直布置。(2) 一般将主电路和辅助电路分开绘制，一般主电路用粗实线表示，画在左边(或上部);辅助电路用细实线表示，画在右边(或下部)。在原理图中，有直接电联系的交叉导线的连接点，要用黑圆点表示。无直接电联系的交叉导线，交叉处不画黑圆点。(3) 电气原理图中的所有电器元件不画出实际外形图
