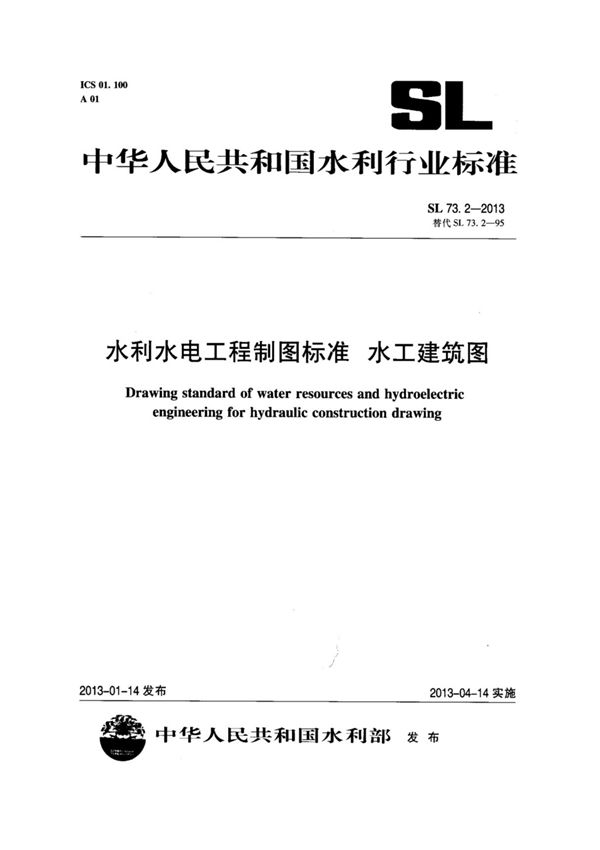

水利水电工程制图标准中关于水工建筑图的规定主要包括图纸内容、比例选择、图线要求、尺寸标注、符号使用等方面。水工建筑图应清晰表达建筑物的结构形式、尺寸关系、材料要求及施工方法。图纸需包含平面图、立面图、剖面图及细部详图，必要时附构造示意图。比例应根据建筑物大小和复杂程度合理选择，常用比例为1:50至1:500。图线应符合标准规定的线型和线宽要求，区分可见轮廓线、隐藏线、中心线等。尺寸标注应完整准确，采用毫米为单位。材料符号和构件代号应统一规范。图纸标题栏应注明工程名称、图名、图号、比例、设计阶段等信息。对于特殊构造或施工要求，需用文字说明或局部放大图补充表达。
