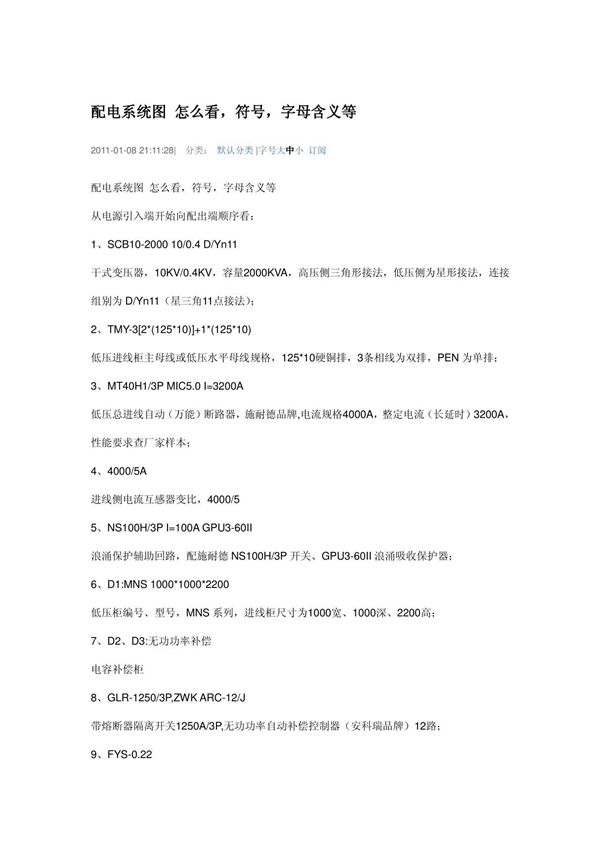

配电系统图是电气工程中用于表示电力分配系统的图纸，它通过图形符号和字母代号来展示电气设备的连接方式、线路走向以及系统组成。以下是配电系统图的基本解读要点：1.图形符号：配电系统图中使用标准化的图形符号表示不同的电气设备，例如：-矩形框通常代表配电箱或开关柜-圆圈表示灯具-三角形代表插座-波浪线表示电缆或导线2.字母代号：常用字母代号表示设备类型：-QF：断路器-KM：接触器-FU：熔断器-TA：电流互感器-TV：电压互感器-M：电动机-L：照明设备3.线路标注：导线通常标注有型号、规格和敷设方式，如：-BV-3×2.5：铜芯塑料绝缘线，3根2.5平方毫米-SC20：穿焊接钢管敷设，管径20mm4.系统结构：配电系统图一般展示：-电源进线位置-各级配电箱的连接关系-保护设备的配置-负荷分配情况5.其他信息：-设备编号：如AL1-1表示1号照明配电箱第1回路-功率标注：表示设备或回路的额定功率-电压等级：如220V、380V等要准确阅读配电系统图，需要结合图例说明和相关的电气设计规范，同时了解基本的电气知识和当地的电工标准。
